1433D/E/F/H信号发生器
湖南湘科力创信息科技有限公司 2023-12-27 16:43:00
中电科思仪
1433系列信号发生器是中电科思仪科技股份有限公司专为外场测试设计的一款手持式仪器，具有连续波信号输出、频率/幅度/脉冲多种调制、大动态范围幅度调节、步进/列表扫描等功能，采用8.4寸大屏幕液晶及电容触摸屏一体化设计，方便用户操作。
1433系列信号发生器具有体积小巧、供电灵活、环境适应性强等特点，非常适合现场使用?？捎τ糜诘缱幼酆舷低彻收险锒?、接收机性能测试、通信、导航等设备的外场安装、调试及日常维护保障工作。
参数：
频率范围：1MHz～50GHz
频率分辨率：0.1Hz
输出功率范围：
1MHz≤f＜2.5GHz | -120dBm～+5dBm | |
2.5GHz≤f≤10GHz | -120dBm～+10dBm | |
10GHz＜f≤20GHz | -120dBm～+5dBm | |
20GHz＜f≤40GHz | -120dBm～+5dBm | |
40GHz＜f≤50GHz | -120dBm～0dBm | |
单边带相位噪声：
1MHz≤f＜2.35GHz | ≤-82dBc/Hz@100Hz | |
≤-98dBc/Hz@1kHz | ||
≤-108dBc/Hz@10kHz | ||
≤-106dBc/Hz@100kHz | ||
2.35GHz≤f＜2.5GHz | ≤-94dBc/Hz@100Hz | |
≤-110dBc/Hz@1kHz | ||
≤-120dBc/Hz@10kHz | ||
≤-118dBc/Hz@100kHz | ||
2.5GHz≤f＜5GHz | ≤-88dBc/Hz@100Hz | |
≤-104dBc/Hz@1kHz | ||
≤-114dBc/Hz@10kHz | ||
≤-112dBc/Hz@100kHz | ||
5GHz≤f≤10GHz | ≤-82dBc/Hz@100Hz | |
≤-98dBc/Hz@1kHz | ||
≤-108dBc/Hz@10kHz | ||
≤-106dBc/Hz@100kHz | ||
10GHz＜f≤20GHz | ≤-76dBc/Hz@100Hz | |
≤-92dBc/Hz@1kHz | ||
≤-102dBc/Hz@10kHz | ||
≤-100dBc/Hz@100kHz | ||
20GHz＜f≤40GHz | ≤-70dBc/Hz@100Hz | |
≤-86dBc/Hz@1kHz | ||
≤-96dBc/Hz@10kHz | ||
≤-94dBc/Hz@100kHz | ||
40GHz＜f≤50GHz | ≤-68dBc/Hz@100Hz | |
≤-84dBc/Hz@1kHz | ||
≤-94dBc/Hz@10kHz | ||
≤-92dBc/Hz@100kHz | ||
功率准确度：
-10dBm＜P≤最大稳幅输出功率 | ±1.0dB | |
-60dBm＜P≤-10dBm | ±1.5dB | |
-90dBm＜P≤-60dBm | ±1.8dB | |
主要特点：
（1）更宽的频率覆盖范围：从1MHz覆盖到50GHz
（2）更高的频率分辨率：0.1Hz
（3）优异的相位噪声指标：-110dBc/Hz@10kHz（10GHz载波，典型值1）
（4）多样的辅助测试接口：参考输入/输出、脉冲输入、监视输出、同步输出
（5） 方便快捷的用户操作体验：8.4寸大屏幕高亮液晶、便捷的电容触摸屏操作、液晶与触摸屏一体化设计
（6） 环境适应性强：工作温度范围为-10℃～50℃
（7） 灵活的供电方式：可通过电池或电源适配器供电
特色功能：
多样的辅助接口：脉冲输入、同步输出、监视输出、参考输入/输出、USB/Mini USB、网络接口、SD卡接口
方便快捷的用户操作体验：8.4寸大屏幕高亮液晶，800×600像素分辨率，便捷的电容触摸屏操作，多窗口显示，清晰展示仪器设置参数及状态信息，提供方便快捷的用户操作体验。
订货信息：

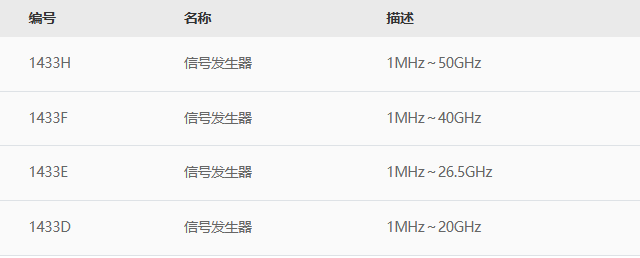

主机：

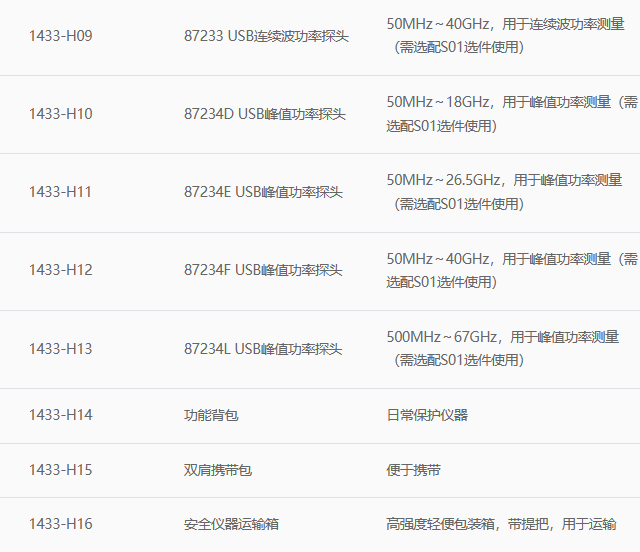

选件：
更多信息欢迎咨询！
